首頁 » 邁動產品 » 離合制動器 » 牙嵌電磁離合器

產品 介紹Product

產品名稱：
DLY3-16A 牙嵌式電磁離合器 定位式牙嵌離合器
產品特性：
DLY3-16A ,牙嵌式電磁離合器，高速離合器 160N.M 可以生產成為定位式牙嵌離合器邁動工業--牙嵌式電磁離合器為牙嵌式有滑環定位電磁離合器。主要用于機械傳動系統中，可在主動部分運轉的情況下，使其主動部分與從動部分在一定的位置結合，增加了傳遞精度，從而達到定位和傳遞扭矩等目的。廣泛用于金屬加工機械，冶金軋鋼機械，
品牌：
邁動工業
材質：
表面：
壽命：
包裝：
邁動工業紙箱密封包裝
起訂量：
1
交期：
標準產品備有現貨庫存，批量生產2~3周交貨
  • 技術參數Parameter
  • 技術支持Support
  • 使用說明Direction
  • 購買咨詢Consultancy
  • 支付問題Pay
  • 發票與保修I & M
  • 其它問題Other

DLY3-16A 牙嵌式電磁離合器 定位式牙嵌離合器

     體小，扭大，高速，高靈，耐壽，省空，由邁動工業匠工研造。

      邁動工業--牙嵌式電磁離合器為牙嵌式有滑環定位電磁離合器。主要用于機械傳動系統中，可在主動部分運轉的情況下，使其主動部分與從動部分在一定的位置結合，增加了傳遞精度，從而達到定位和傳遞扭矩等目的。廣泛用于金屬加工機械，冶金軋鋼機械，包裝機械，醫療機械，食品加工機械，紡織印染機械，造紙機械，精密機床等行業，實現離合、換向、變速、制動、定位等功能。




DLY3-16A  牙嵌離合器，TZ16得電離合器，DLY3--16A 出線離合器，160N.M離合器，類同可代日本神岡TZ16, TZ-16  160N.M


規 格 Model 額定傳遞力矩
 Rated Transmitting Torque (N.m) 		額定電壓
Rated Voltage D.C(V) 		線圈消耗功率(20℃) Coil power(20℃) W 允許最高吸合轉速
Max Engagement Speed r/min 		允許最高轉速
Max Allowed  Speed（r/min）
DLY3-1A202413503000
DLY3-5A 502424504500
DLY3-8A802425504000
DLY3-16A1602432503500
DLY3-25A 2502438203300
DLY3-41A 4102464153000
DLY3-63A 6302460152500
DLY3-100A 10002480152200
DLY3-200A 220024110151800
DLY3-1000A10000110260151500

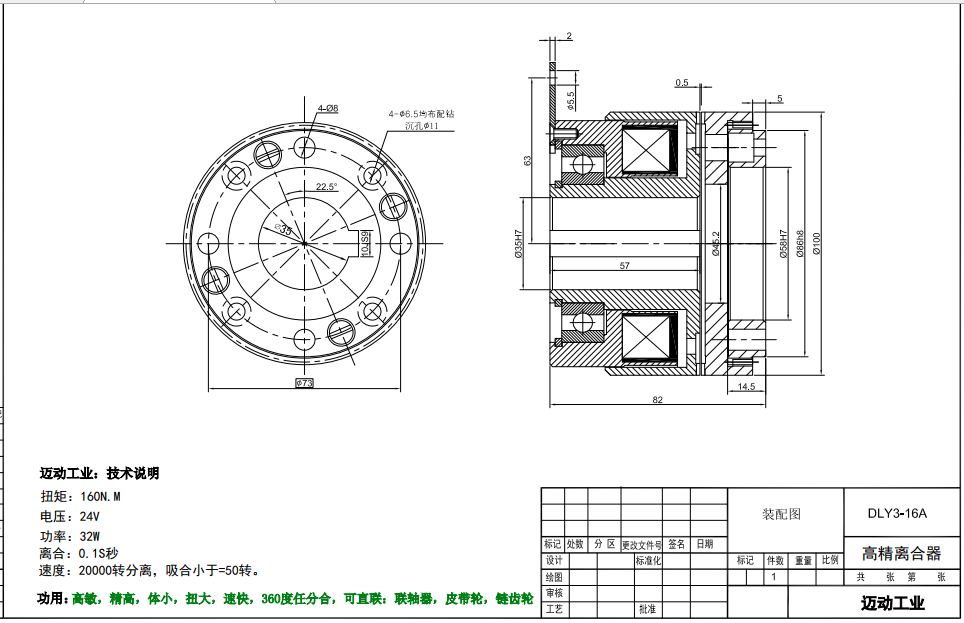

規格
Model		徑向尺寸Radial Dimensions 軸向尺寸Axial Dimensions
從外徑
D1 		裝心圓徑
D2 		磁套內徑D3 隔套內徑D4 軸承內徑D5 離轂臺徑
D6 		主外徑D7 彈孔徑
φ1 		裝孔徑
φ2 		內孔徑φ 孔鍵高
h 		鍵寬
e 		總長
L 		主套長L1 定位深L2 定位寬L3 定位角
a 		間隙
δ
DLY3-1A573622.522.51020573*φ43*M41011.8JS9343325645° 0.3±0.05
DLY3-5A 825842363575823-φ4.5 3-φ10 2022.80+0.1 6JS955426845° 0.3±0.05
DLY3-8A87.2605845355882.24*φ102*φ6.62022.86 JS951305150° 0.4±0.1
DLY3-16A10073584750981004*φ114*φ52528.38JS982572160° 0.3±0.05
DLY3-25A 115806255551051153-φ6.5 3-φ12 4043.30+0.2 127050.851045° 0.4±0.1
DLY3-41A 134957268701271346-φ8.5 6-φ15 4548.80+0.2 14836171045° 0.4±0.1
DLY3-63A 145957265651271453-φ8.5 3-φ15 4043.30+0.2 1285.664.551045° 0.7±0.1
DLY3-100A 1661209080851521666-φ8.5 6-φ14.5 6064.40+0.2 189568101245° 0.7±0.1
DLY3-200A 210160130951051902106-φ10.5 6-φ18 8590.40+0.2 2211080101245° 0.4±0.05
DLY3-1000A4203101901782002304608-φ128*M161301374+0.23226219240M10*60° 1±0.05

24V  28W  160N.M 出線聯接鏈輪，齒輪，皮帶輪，同步輪或其它法蘭盤等物體，實現得電合，失電離的工作需要。


它的工作條件
1.周圍空氣溫度為-5℃--+40℃。
2.在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃。 3.離合器需在有潤滑油的條件下工作。
4.離合器線圈的電壓波動不超過+5%和-15%的額定電壓。 5.離合器安裝地點的海拔不超過2000米。
