DDL10 單片電磁離合器,
DDL-GS邁動工業-高速離合器，特別訂制（1000-10000轉）高精速，動平衡驗測后出廠。
㈠、主要用途：單片電磁離合器，只有一對摩擦片，它具有結構簡單、安裝方便、工作頻率高、動作靈敏、無空載力矩、噪音低等特點。廣泛用于印刷、造紙、包裝、醫療、紡織、建筑、船舶、辦公機械、計算機外圍設備、儀表、通訊等機械傳動系統中完成離合、換向、變速、制動、定位等功能,經特精特制加加工，速度可可達到3倍高速。。
㈡、單片電磁離合器、制動器在下列條件下可能可靠工作：
1、海拔高度不超過2000m；
2、周圍空氣溫度為-5℃～+40℃；
3、周圍介質中無爆炸危險且無足以腐蝕金屬和破壞絕緣的氣體及導電塵埃；
4、離合器、制動器線圈的供電電壓波動不超過+5%和-15%的額定電壓；
5、摩擦片應清潔無油污。
㈢、安裝：
1、安裝前，清潔摩擦面，使之保持無油污及雜物；
2、安裝時應軸向固定，如分軸安裝應保持同軸度為9級；
3、安裝時調整氣隙δ，使之達到表中規定值。
主要性能參數
規格 | 額定動力矩 N.m | 靜力矩 N.m | 額定電壓 D.C.V | 線圈消耗功率(20℃)W | 允許最高轉速 r/min |
0.4 | 4 | 4.4 | 24 | — | 4000 |
1 | 10 | 11 | 24 | 16 | 4000 |
2 | 20 | 22 | 24 | 20 | 4000 |
4 | 40 | 45 | 24 | 25 | 4000 |
8 | 80 | 90 | 24 | 36 | 3000 |
16 | 160 | 175 | 24 | 46 | 3000 |
25 | 250 | 275 | 24 | 50 | 2000 |

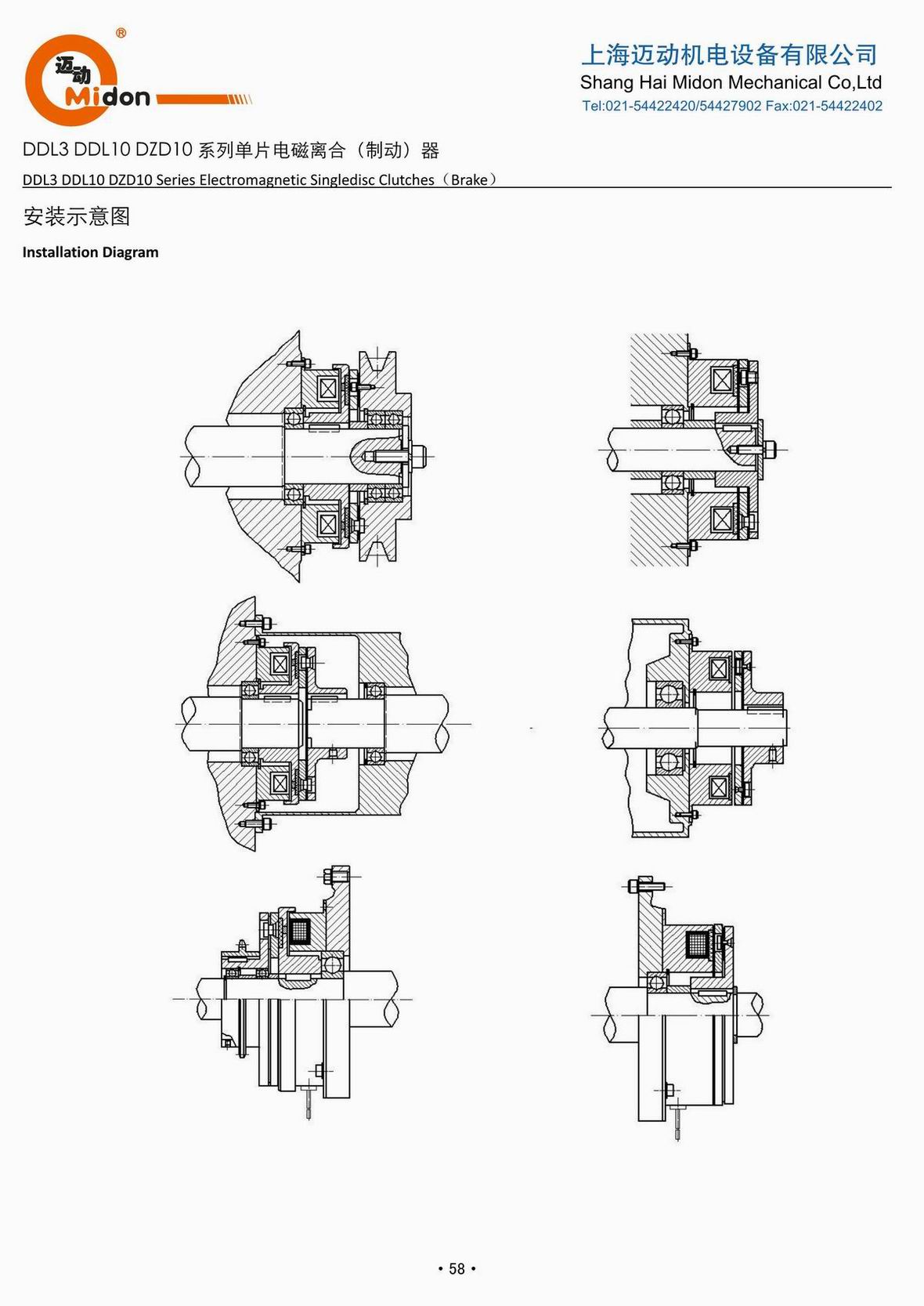

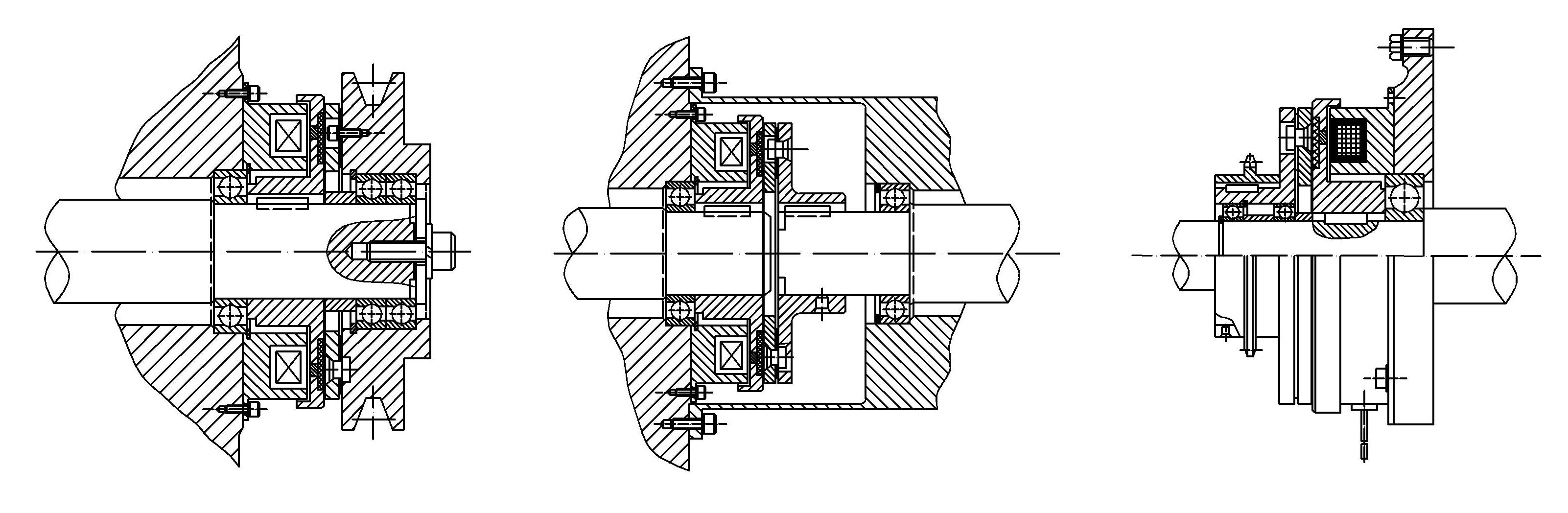

安裝示意圖

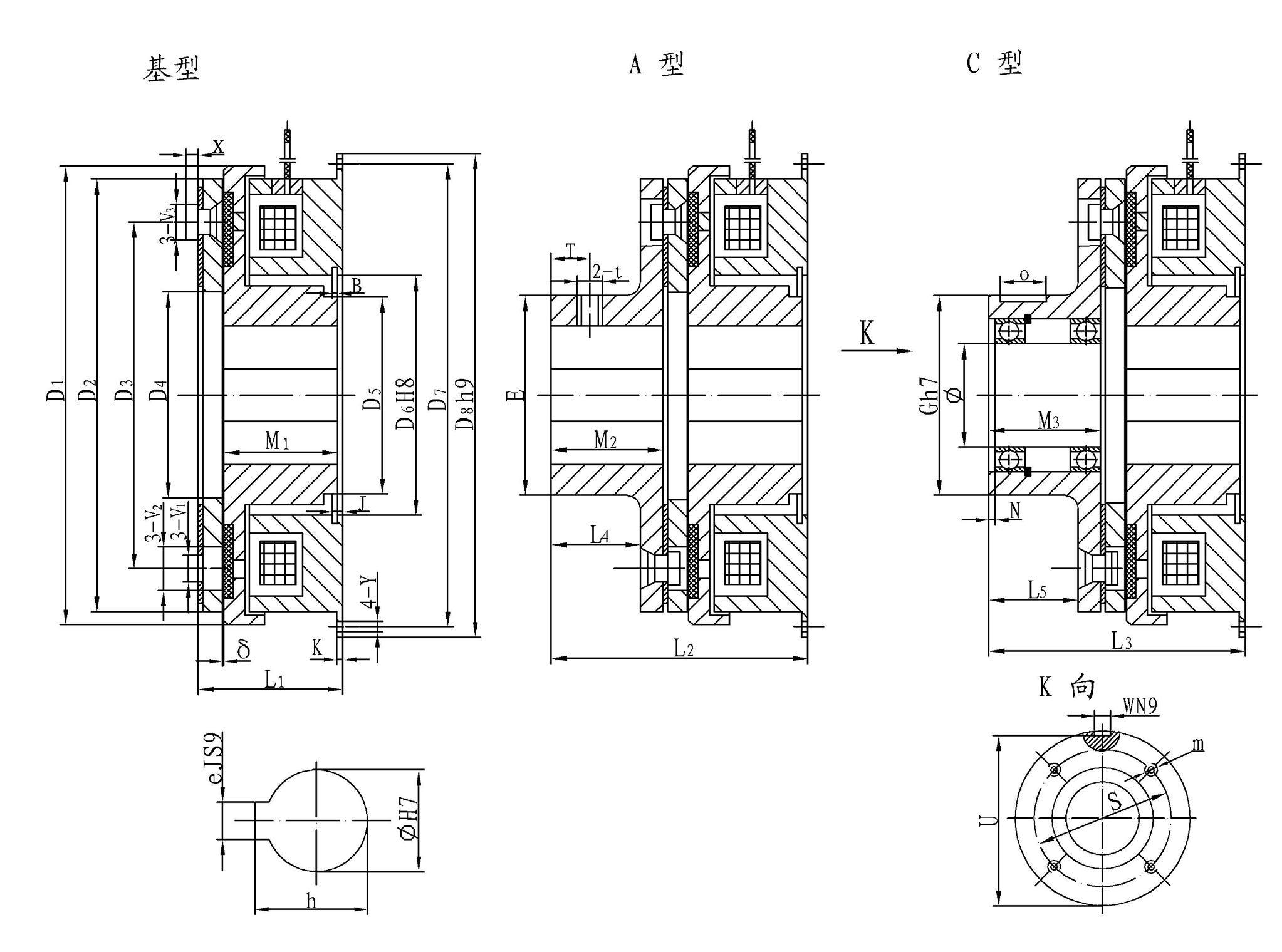

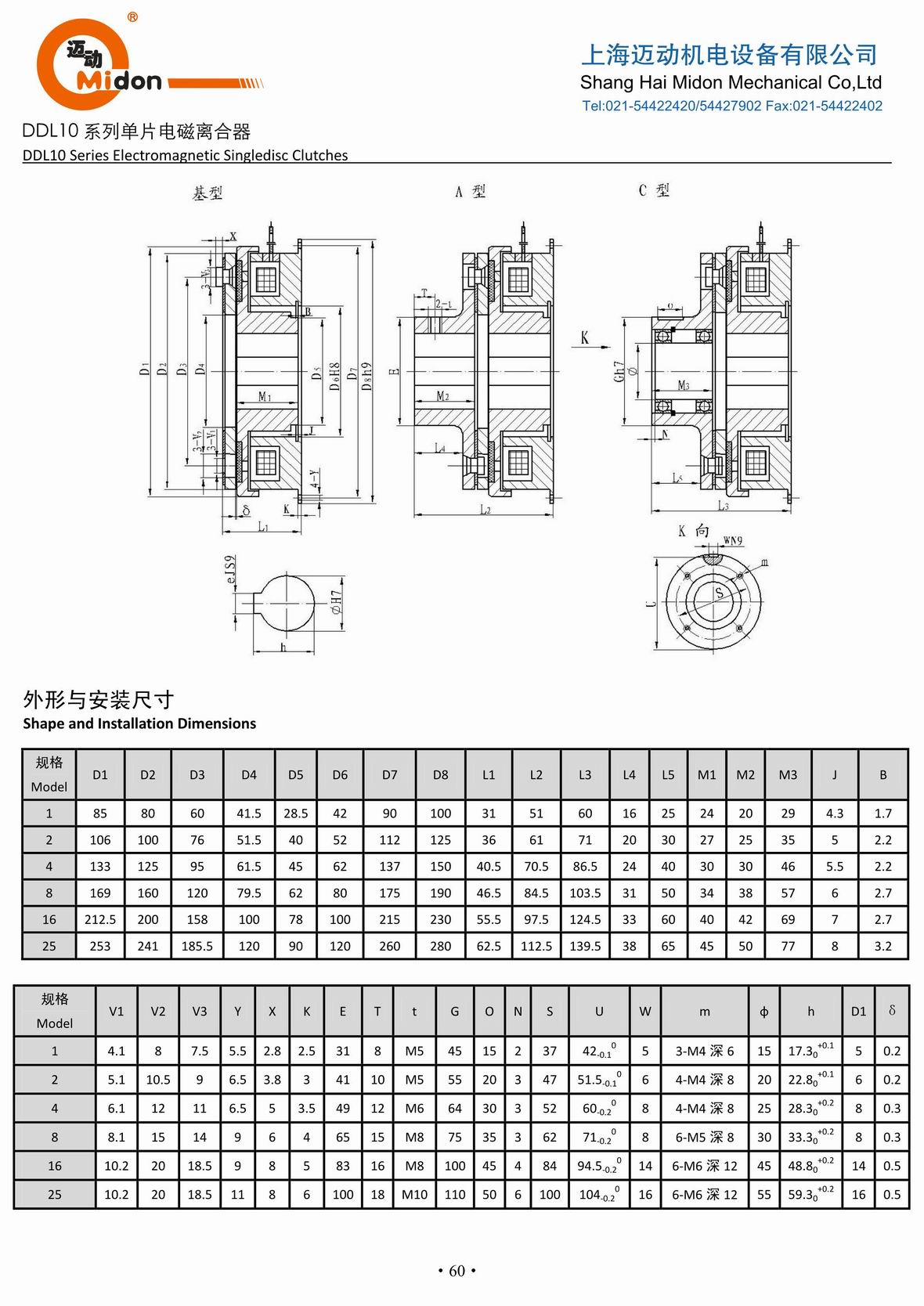

外形與安裝尺寸
規格 | D1 | D2 | D3 | D4 | D5 | D6 | D7 | D8 | L1 | L2 | L3 | L4 | L5 | M1 | M2 | M3 | J | B |
1 | 85 | 80 | 60 | 41.5 | 28.5 | 42 | 90 | 100 | 31 | 51 | 60 | 16 | 25 | 24 | 20 | 29 | 4.3 | 1.7 |
2 | 106 | 100 | 76 | 51.5 | 40 | 52 | 112 | 125 | 36 | 61 | 71 | 20 | 30 | 27 | 25 | 35 | 5 | 2.2 |
4 | 133 | 125 | 95 | 61.5 | 45 | 62 | 137 | 150 | 40.5 | 70.5 | 86.5 | 24 | 40 | 30 | 30 | 46 | 5.5 | 2.2 |
8 | 169 | 160 | 120 | 79.5 | 62 | 80 | 175 | 190 | 46.5 | 84.5 | 103.5 | 31 | 50 | 34 | 38 | 57 | 6 | 2.7 |
16 | 212.5 | 200 | 158 | 100 | 78 | 100 | 215 | 230 | 55.5 | 97.5 | 124.5 | 33 | 60 | 40 | 42 | 69 | 7 | 2.7 |
25 | 253 | 241 | 185.5 | 120 | 90 | 120 | 260 | 280 | 62.5 | 112.5 | 139.5 | 38 | 65 | 45 | 50 | 77 | 8 | 3.2 |
規格 size | V1 | V2 | V3 | Y | X | K | E | T | t | G | O | N | S | U | W | m | φ | h | D1 | δ |
1 | 4.1 | 8 | 7.5 | 5.5 | 2.8 | 2.5 | 31 | 8 | M5 | 45 | 15 | 2 | 37 | 42 | 5 | 3-M4深6 | 15 | 17.3 | 5 | 0.2 |
2 | 5.1 | 10.5 | 9 | 6.5 | 3.8 | 3 | 41 | 10 | M5 | 55 | 20 | 3 | 47 | 51.5 | 6 | 4-M4深8 | 20 | 22.8 | 6 | 0.2 |
4 | 6.1 | 12 | 11 | 6.5 | 5 | 3.5 | 49 | 12 | M6 | 64 | 30 | 3 | 52 | 60 | 8 | 4-M4深8 | 25 | 28.3 | 8 | 0.3 |
8 | 8.1 | 15 | 14 | 9 | 6 | 4 | 65 | 15 | M8 | 75 | 35 | 3 | 62 | 71 | 8 | 6-M5深8 | 30 | 33.3 | 8 | 0.3 |
16 | 10.2 | 20 | 18.5 | 9 | 8 | 5 | 83 | 16 | M8 | 100 | 45 | 4 | 84 | 94.5 | 14 | 6-M6深12 | 45 | 48.8 | 14 | 0.5 |
25 | 10.2 | 20 | 18.5 | 11 | 8 | 6 | 100 | 18 | M10 | 110 | 50 | 6 | 100 | 104 | 16 | 6-M6深12 | 55 | 59.3 | 16 | 0.5 |
DDL10-48-GS高速離合器，大扭力480N.M 高轉速離合器，大扭力工作，吸放轉速：達3200 R/min
邁動工業-高速離合器高精速，動平衡測試出廠，同意要求工人能力，安裝精度，平衡度，平臺調節平衡和軸向能力達標。

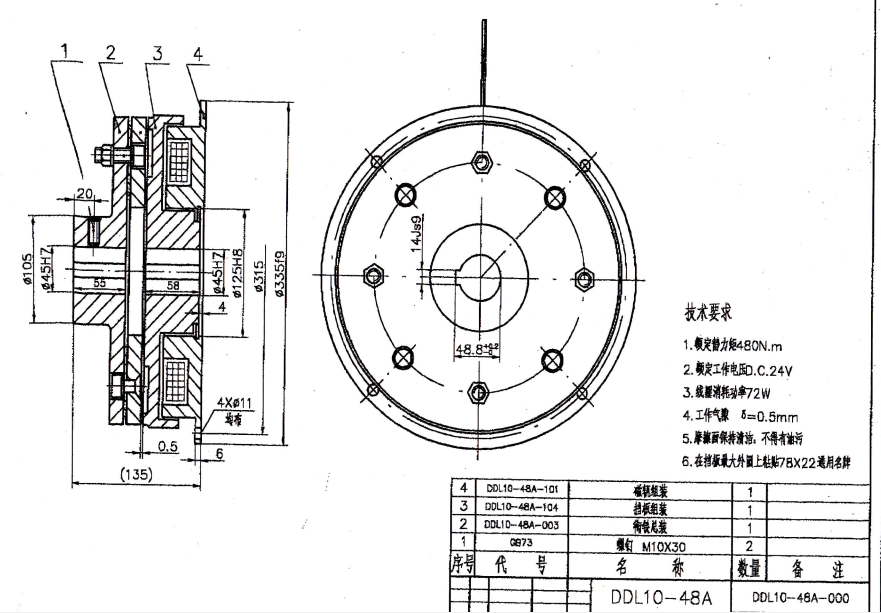

DDL10-48, DC24V 72W 氣隙在0.5MM下正常工作。
結構簡單、安裝方便、工作頻率高、動作靈敏、無空載力矩。
工作特性：通電合，失電離。主線圈部分：達IPX7級，可防短時水浸，磨擦片部分，有水易打滑，防水性差。要訂制特制的磨擦片才能在水中工作。耐溫達到100度以內，
廣泛用于核電，游艇，船舶、礦山，地下油礦，印刷、造紙、包裝、醫療、紡織、建筑機械、計算機外圍設備、儀表、通訊等機械傳動系統中完成離合、換向、變速、制動、定位等功能
