首頁 » 邁動產品 » 脹套漲緊套 » 錐套

產品 介紹Product

產品名稱：
XTB內套，XTH外套，XTB脹套，煅鋼漲套 美標錐套 襯套XTH15,XTB15,XTH20,XTB20,XTH25,XTB25,XTB35,XTH35
產品特性：
XTB內套，XTH外套，XTB內錐套，XTH外錐套，內緊套，外漲套XTB內套，XTH外套，XTB脹套，煅鋼漲套 美標錐套 襯套 XTH15,XTB15,XTH20,XTB20,XTH25,XTB25,XTB35,XTH35,XTB45,XTH45，XTB50,XTH50,XTB60,XTH60,XTB70,XTH70,XTB80,XTH80,XTB100,XTH100,XTB120,XTH120
品牌：
邁動工業
材質：
SC45#鋼
表面：
經調質精加工處理，光潔。
壽命：
正常使用2~3年
包裝：
邁動工業紙箱密封包裝
起訂量：
1
交期：
標準產品備有現貨庫存，批量生產2~3周交貨
  • 技術參數Parameter
  • 技術支持Support
  • 使用說明Direction
  • 購買咨詢Consultancy
  • 支付問題Pay
  • 發票與保修I & M
  • 其它問題Other

XTB內套，脹套，漲套，抱緊套，XTH外套，錐套，鋼錐套，漲套 美標錐套，襯套 ,

XTB,XTH脹套焊接套，常應用于：輸送設備，大中形輪轂，輪滾設備，紡機，印機，染機，圈機和冶金設備，煤礦輸送設備上。

外套,外錐套：XTH15,XTH20,XTH25,XTH35,XTH40,XTH45,XTH50,XTH60,XTH70,XTH80,XTH100,XTH120


是一種歐美國家普遍使用的新型機械傳動聯接部件，具有標準化程度高、精度高、結構緊湊、安裝拆卸方便等特點。錐套通過8度外錐面與皮帶輪、鏈輪及其他傳動件內錐面壓緊聯接，使各種傳動件的定心精度大大提高。錐套尺寸為系列標準設計。其內孔鍵槽按ISO標準加工。通用性互換性很好，適用各種場合. 當傳動件經過長時間運轉時，內孔及鏈槽就可能發生損壞，如果是使用這種錐套的傳動件，發生這種情況時，只需更換同一規格錐套就可以恢復使用。因而大大提高傳動件使用壽命，降低維修費用，節省時間。

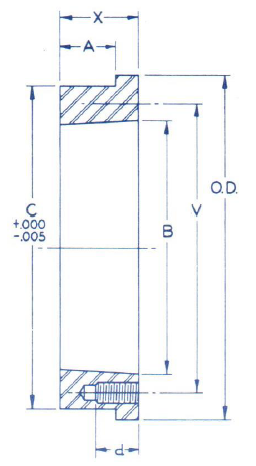

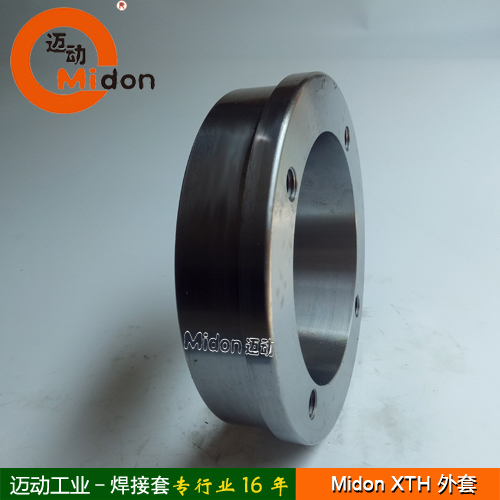

XTH外套,XTH Bushs（帶錐度脹套，Taper Bushs)

外套型號Part No內容參數 DimensionsTapped HolesNOT

靜重

Wt.

Lbs.
O.D.ABCDxdNo.SizeVi
XTH153 1/4"7/16"2.000"2 7/8"2 7/16"5/8"5/8"41/4"-20NC20.7
XTH204 1/89/162.6883   13/163  3/1613/1613/1645/16-18NC31.5
XTH254 3/413/163.1884 3/83 3/41 1/81 1/843/8-16NS3.22.6
XTH3067/83.8755 3/44  9/161 1/41  1/1647/16-14NC54.1
XTH356 5/81  1/164.6886.3455  7/161 1/21 1/441/2-13NC66.6
XTH407 5/81 1/45.3137 1/46 1/81 3/41 3/849/16-12NC710.7
XTH458 3/81 1/25.93886 7/82 1/81  9/1645/8-11NC7.515.4
XTH50101 3/47.2509  9/168  5/162 1/21 3/443/4-10NC924.9
XTH6011 3/41   15/168.62511 1/49 7/82 3/41 5/847/8-9NC9.236.4
XTH7013   11/162  3/1610.00013  3/1611  9/163 1/81   15/1641-8NC11.157.37
XTH80152  7/1611.12514 5/812 7/83  7/162 3/841 1/8-7NC12.275.6
XTH10018313.68817 1/215  9/164 1/82  3/1641 1/8-7NC15.3122
XTH120213 1/216.18820 1/218  3/164   13/16241 1/8-7NC18189

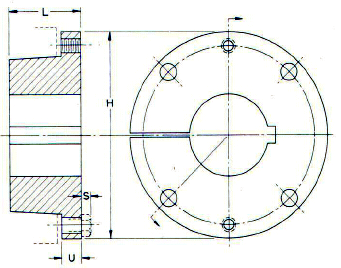

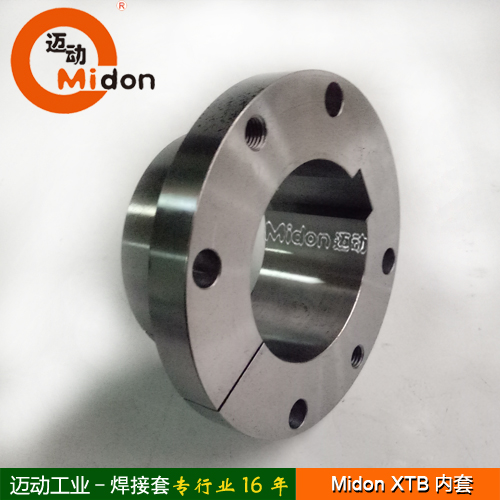

XTB內套  Inside Bush   ( 上面外套與這個內套相配對使用 out and in  together used）





 XTB內套，XTB內錐套，XTB漲套：XTB外形參數：

Bushing
  Part No		Dimensions螺絲Cap   Screws

凈重

Wt. Lbs.

總長L法蘭U外徑HSNo.螺絲規格*長度Size
XTB151 1/83/82 7/85/3241/4×10.7
XTB201   13/3215/323 3/47/3245/16×1 1/41.5
XTB251 7/85/84  7/161/443/8×1 3/42.6
XTB302  1/1611/165  5/169/3247/16×1 1/24.2
XTB352   15/3225/326  5/165/1641/2×1 3/47.4
XTB402   13/167/87 1/83/849/16×210.5
XTB453  5/1615/168     13/3245/8×2 1/414.8
XTB503 3/4110 1/815/3243/4×2 1/227.8
XTB604 1/81 1/811   15/169/1647/8×2 1/242.8
XTB704   11/161  5/1613   15/165/841×366.3
XTB805 1/81 3/815 5/811/1641 1/8×3 1/285.7
XTB1006  3/161  9/1617   15/1611/1641 1/8×3 1/2146
XTB1207  1/161 3/420 5/811/1641 1/8×3 1/2216





 內孔:英制孔和鍵槽（也可以訂做成公制孔和公制鍵槽）

型號    Bush  Part

孔徑

Stock   Bores

鍵槽Keyseat
XTB155/8，3/4，7/83/16×3/32
1，1-1/8，1-3/16，1-1/41/4×1/8
1-7/16，1-1/23/8×1/8
XTB203/43/16×3/32
1，1-3/16，1-1/41/4×1/8
1-7/16，1-1/2，1-11/163/8×3/16
1-15/16，21/2×3/16
XTB251，1-3/16，1-1/41/4×1/8
1-7/16，1-1/2，1-11/16，1-3/43/8×3/16
1-15/16，2-3/161/2×1/4
2-7/16,5/8×1/8
XTB301-7/16，1-1/2，1-11/16 3/8×3/16
1-15/16，2-3/161/2×1/4
2-7/16，2-11/165/8×5/16
2-15/16,3/4×3/16
XTB351-15/16，2-3/161/2×1/4
2-7/16，2-11/165/8×5/16
2-15/16,3/4×3/8
3-7/16,7/8×5/16
XTB402-7/16,5/8×5/16
2-15/16,3/4×3/8
3-7/16,7/8×7/16
3-15/16,1×3/8
XTB453-7/16,7/8×7/16
3-15/16,1×1/2
4-7/16,1×3/8
XTB503-15/16，4-7/16,1×1/2
4-15/16,1-1/4×5/8
XTB605-7/16，5-1/21-1/4×5/8
5-15/16，61-1/2×3/4
XTB706-7/16，6-1/21-1/2×3/4
6-15/16，71-3/4×3/4
XTB807-1/5,1-3/4×3/4
7-15/16，82×3/4
XTB1008-1/2，92×3/4
9-7/16，9-1/2，102-1/2×7/8
XTB12010-1/2，112-1/2×7/8
11-1/2，123×1
