產品介紹Product

產品名稱：: M13特種膜片聯軸器 M13雙膜片緊縮雙側抱緊形聯軸器

產品特性：: M13雙膜片緊縮雙側抱緊形聯軸器

品牌：: 邁動工業

材質：: SC45#鋼+不銹鋼膜片組合而成

表面：: 經調質精加工后發黑處理，光潔。

壽命：: 正常使用3~5年

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

M13膜片聯軸器 M13中間加長型雙膜片抱緊形聯軸器

M13膜片聯軸器特性：

1、無間隙、高精準聯軸器。

2、大扭力、高靈敏度，比同等大小的同行產品中可以滿足更大的傳遞功率，更大的孔徑范圍。

3、高效快速裝拆，最高轉速能達一萬轉以上。

4、側邊夾緊可實現無間隙精準傳動膜片聯軸器。

廣泛用于：空間窄小，不方便裝拆，要求24小時工作，高負荷重載，高溫度或存在少許腐蝕的工況環境下工作的優質特選產品。

它是膜片聯軸器中的精英，M13邁動工業高效裝拆膜片聯軸器

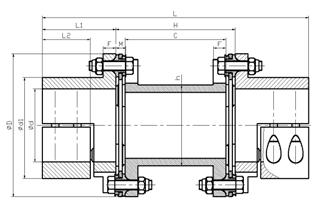

型號	扭矩	限扭	速度	慣量	軸向	徑向	外徑	內孔	臺階尺寸和長度 Dimensions							中長	套長	套徑	套孔	組厚	重量
Type	Tkn	Tks	R max	Inertia	Axial	radial	D	dmax	d1	d2	F	L	L1	L2	S	H	C	h	do	m	kg
Unit	N.m	N.m	rpm	kgm2	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	kg
16	196	322	9600	0.3	1.1	1	78	28	64	50	7	150	40		M5	70	56	50	42	7	1.25
25	300	495	8300	0.7	1.3	1.2	89	32	74	60	7	170	45		M6	80	66	60	52	7	1.82
40	480	792	7200	1.5	1.5	1.5	104	40	88	70	8	206	55		M8	96	79	70	62	8.4	2.97
64	750	1238	6400	3.4	1.8	1.8	124	45	100	80	10	246	65		M10	116	97	80	70	9.6	4.9
100	1120	1848	5200	7.5	2.1	2.1	143	60	122	100	10	286	75		M12	136	116	100	88	10	7.52
160	1680	2772	4380	15.8	2.4	2.1	168	75	140	115	12	310	85		M14	140	117	110	98	11.6	11.5
500	5860	9669	3720	44.6	2.4	2.4	198	95	168	140	18	370	100		M16	170	146	132	118	12	19.2
850	9500	15675	3250	102.5	2.8	2.6	234	110	200	164	20	470	125		M18	220	192	150	136	14	33
1400	15120	24948	2650	230.6	3	2.8	274	120	232	190	22	566	150		M20	266	234	174	158	16	55
2200	24200	39930	2400	484.4	3.2	3	315	150	272	230	25	680	180		M24	320	284	206	186	18	88
