首頁 » 邁動產品 » 離合制動器 » 牙嵌電磁離合器

產品介紹Product

產品名稱：: DLY3-8A 電磁離合器，邁動工業得電離合器，得電吸合，失電分離，斜齒內合，高敏0.02秒吸合分離，

產品特性：: DLY3-8A 電磁離合器，邁動工業得電離合器，得電吸合，失電分離，斜齒內合，高敏0.02秒吸合分離，

品牌：: 邁動工業

材質：

表面：

壽命：

包裝：: 邁動工業紙箱密封包裝

起訂量：: 1

交期：: 標準產品備有現貨庫存，批量生產2~3周交貨

技術參數Parameter
技術支持Support
使用說明Direction
購買咨詢Consultancy
支付問題Pay
發票與保修I & M
其它問題Other

DLY3-8A 電磁離合器，80N.M

邁動工業得電離合器，得電吸合，失電分離，斜齒內合，高敏0.02秒離合能力

規 格 Model	額定傳遞力矩 Rated Transmitting Torque (N.m)	額定電壓 Rated Voltage D.C(V)	線圈消耗功率(20℃) Coil power(20℃) W	允許最高吸合轉速 Max Engagement Speed r/min	允許最高轉速 Max Allowed Speed（r/min）
DLY3-1A	20	24	13	50	3000

DLY3-5A	50	24	24	50	4500

DLY3-8A	80	24	25	50	4000

DLY3-16A	160	24	32	50	3500

DLY3-25A	250	24	38	20	3300

DLY3-41A	410	24	64	15	3000

DLY3-63A	630	24	60	15	2500

DLY3-100A	1000	24	80	15	2200

DLY3-200A	2200	24	110	15	1800

DLY3-1000A	10000	110	260	15	1500

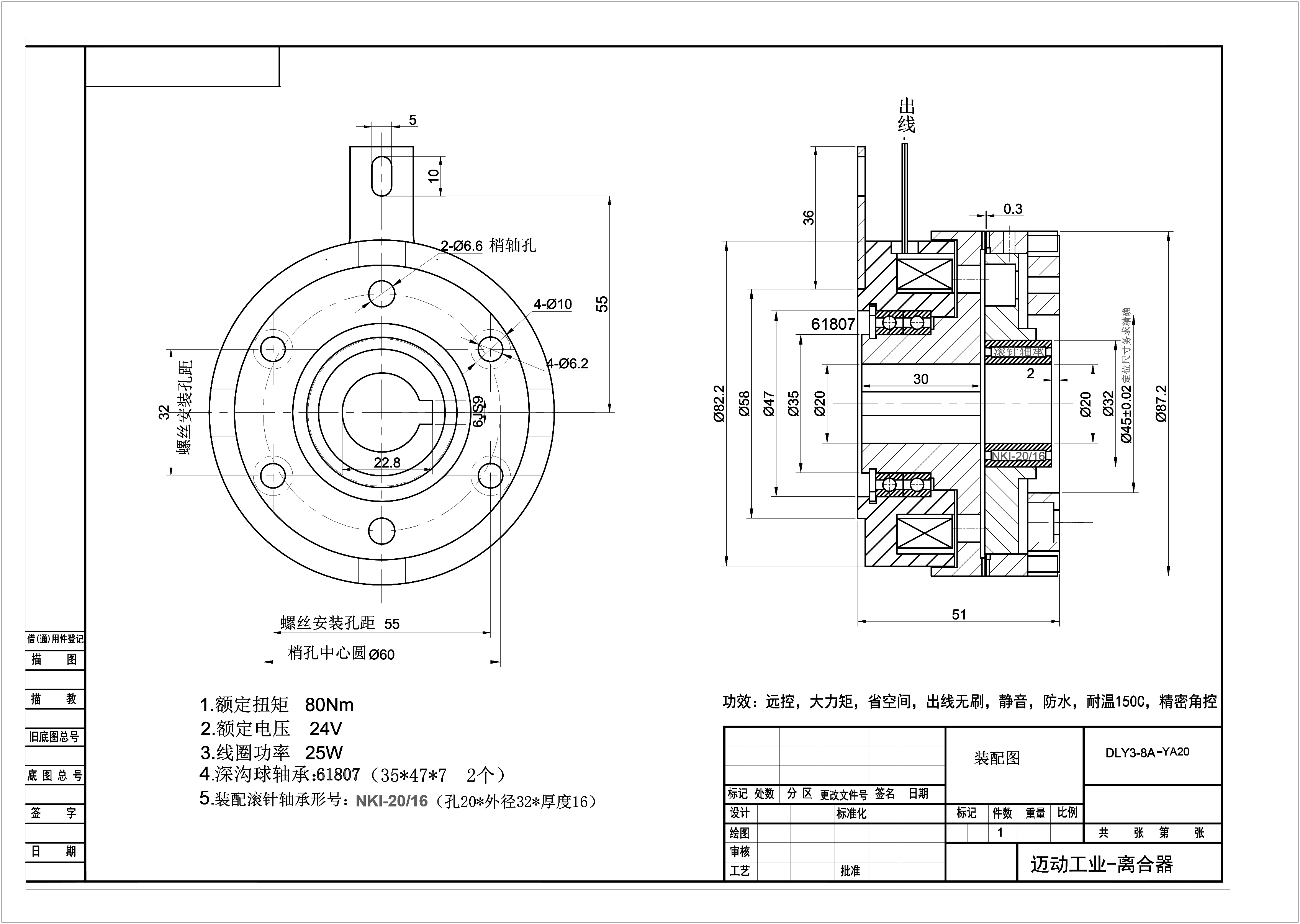

規格 Model	徑向尺寸Radial Dimensions												軸向尺寸Axial Dimensions
	從外徑 D1	裝心圓徑 D2	磁套內徑D3	隔套內徑D4	軸承內徑D5	離轂臺徑 D6	主外徑D7	彈孔徑 φ1	裝孔徑 φ2	內孔徑φ	孔鍵高 h	鍵寬 e	總長 L	主套長L1	定位深L2	定位寬L3	定位角 a	間隙 δ
DLY3-1A	57	36	22.5	22.5	10	20	57	3*φ4	3*M4	10	11.8	JS93	43	32	5	6	45°	0.3±0.05

DLY3-5A	82	58	42	36	35	75	82	3-φ4.5	3-φ10	20	22.80+0.1	6JS9	55	42	6	8	45°	0.3±0.05

DLY3-8A	87.2	60	58	45	35	58	82.2	4*φ10	2*φ6.6	20	22.8	6 JS9	51	30	5	15	0°	0.4±0.1

DLY3-16A	100	73	58	47	50	98	100	4*φ11	4*φ5	25	28.3	8JS9	82	57	2	16	0°	0.3±0.05

DLY3-25A	115	80	62	55	55	105	115	3-φ6.5	3-φ12	40	43.30+0.2	12	70	50.8	5	10	45°	0.4±0.1

DLY3-41A	134	95	72	68	70	127	134	6-φ8.5	6-φ15	45	48.80+0.2	14	83	61	7	10	45°	0.4±0.1

DLY3-63A	145	95	72	65	65	127	145	3-φ8.5	3-φ15	40	43.30+0.2	12	85.6	64.5	5	10	45°	0.7±0.1

DLY3-100A	166	120	90	80	85	152	166	6-φ8.5	6-φ14.5	60	64.40+0.2	18	95	68	10	12	45°	0.7±0.1

DLY3-200A	210	160	130	95	105	190	210	6-φ10.5	6-φ18	85	90.40+0.2	22	110	80	10	12	45°	0.4±0.05

DLY3-1000A	420	310	190	178	200	230	460	8-φ12	8*M16	130	1374+0.2	32	262	192	40	M10*6	0°	1±0.05

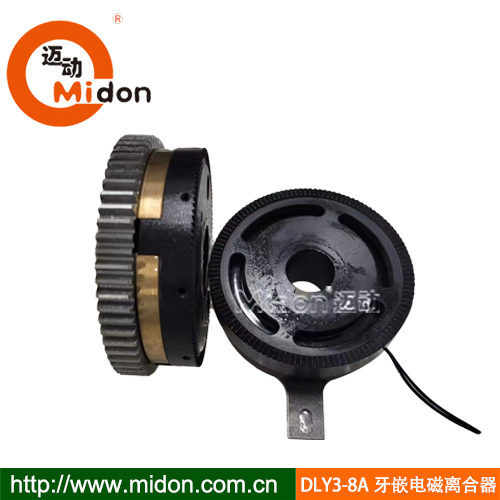

與齒輪組合裝配效果：

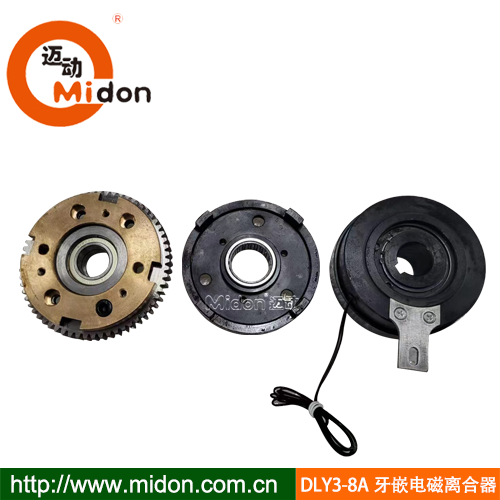

分拆組合展示圖示：
